钢板桩水刀引孔

应用领域 高压水射流工艺 钢板桩水刀引孔
钢板桩水刀引孔

深基坑围护常采用钢板桩，但在砂砾层、密实砂层或强风化岩层中直接打入会出现拒锤、桩端变形、桩体偏斜甚至锁口撕裂。水刀引孔工艺在沉桩前用超高压水射流沿桩位预先切割出一条导孔，大幅降低贯入阻力，让钢板桩能顺利下沉到位并保持垂直度，是复杂地层基坑围护的有效辅助工法。

PAIN POINTS

复杂地层沉桩的施工痛点

地层越硬、基坑越深，钢板桩施工的失败率越高，一旦出现偏斜或拒锤，返工代价不仅是设备台班，更可能影响整个基坑的支护安全。

  • 砂砾层拒绝打入

    砂砾层与密实砂层的侧摩阻力与端阻力极大，振动锤或静压设备往往无法把桩送到设计标高，强行施打会导致桩端卷边变形。

  • 桩体偏斜难纠

    遇到孤石或硬夹层时桩体会被顶偏，越打越斜。一旦偏斜超出容许值，锁口咬合失效，止水效果与支护整体性都会受影响。

  • 锁口撕裂与变形

    强行施打时相邻桩的锁口承担巨大剪力，容易撕裂或塑性变形，后续无法正常咬合，需要拔桩重打。

  • 岩层埋深不均

    强风化岩面起伏大，同排桩的入岩深度差异明显，导致部分桩顺利到位、部分桩卡在岩面，施工节奏难以统一。

PROCESS

标准作业流程

四个阶段循序渐进，每一步都有明确的输入条件与验收标准，不做拍脑袋施工。

  • STEP 01

    地质复核与桩位放样

    核对地勘资料确认砂砾层、孤石与岩面标高，按施工图放出桩位轴线，标记出需要引孔的区段。

  • STEP 02

    引孔机组就位

    水刀引孔机组沿桩位轴线就位，调整喷头垂直度，连接高压管路并试压检查各接头密封性。

  • STEP 03

    超高压水射流引孔

    喷头沿设计深度边下切边推进，形成直径略小于桩宽的导孔。岩层段可上下往复多次切割，确保导孔贯通到设计标高。

  • STEP 04

    钢板桩沉桩与校核

    引孔完成后立即插入钢板桩并施打到位（导孔暴露时间越短越好，避免孔壁坍塌回淤），过程中用经纬仪监测垂直度并实时纠偏。

ADVANTAGES

方案核心优势

  • 贯入阻力降低约 60%

    预引孔切断了桩端与桩侧的密实接触，贯入阻力显著下降，使原本拒锤的砂砾层与强风化岩层变得可施工。

  • 垂直度控制在 1/150 内

    导孔提供了明确的导向通道，桩体沿孔下沉不易被硬夹层顶偏，垂直度可控制在规范容许范围内。

  • 保护桩体与锁口

    贯入阻力下降意味着冲击能量与锁口剪力同步减小，有效避免桩端卷边与锁口撕裂，减少拔桩重打。

  • 施工速度快

    引孔与沉桩可流水作业，单桩引孔耗时短，整体进度相比换用更大吨位设备或改用其他工法更有优势。

  • 综合成本更优

    避免了拔桩重打的返工成本与设备台班浪费，也减少了对大型静压或振动设备的依赖，综合造价可控。

  • 施工用水循环

    引孔用水与泥浆可通过沉淀池分离回用，在市政工地或环保敏感区域便于组织排水与清运。

PARAMETERS

工况与压力配置对照

下表为常规配置参考，实际压力需结合现场勘查结果与材质耐受度最终确认。

地层条件 典型情况 推荐压力 配置说明
中密 – 密实砂层 贯入阻力大，无孤石 1500 – 2500bar 常规引孔，一次成孔
砂砾层 / 砾石层 含粒径不均的砾石 2000 – 3000bar 上下往复切割，防止卡钻
强风化岩层 岩面起伏，局部坚硬 2500 – 3000bar 分段往复切割至设计标高
含孤石地层 局部障碍物 2500 – 3000bar 定点切割绕行或配合冲抓
回填土夹硬层 软硬不均 700 – 1500bar 低压引孔，防孔壁坍塌

EQUIPMENT

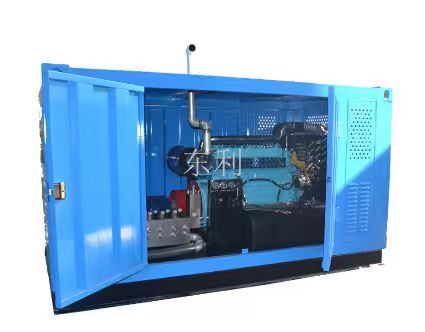

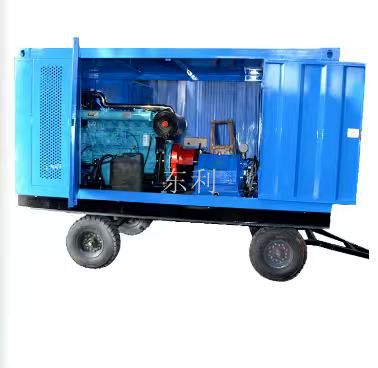

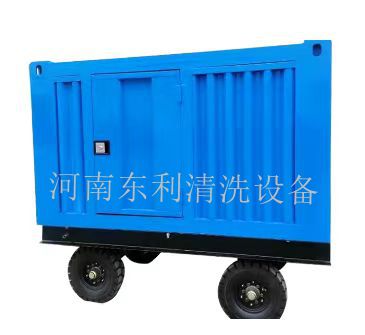

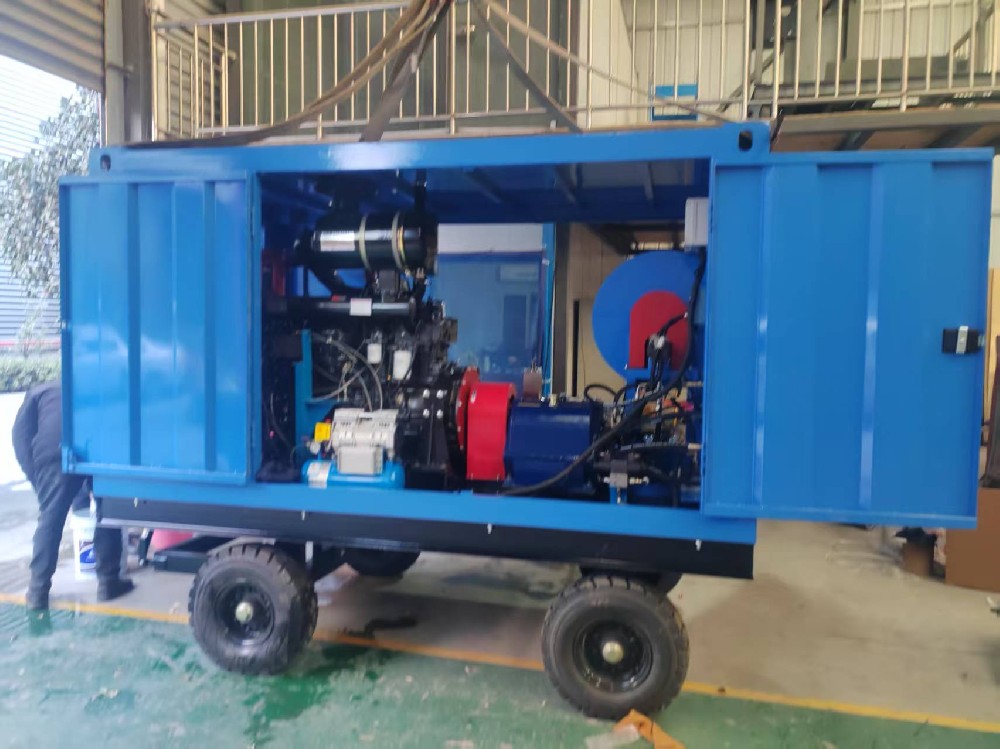

本场景推荐设备

查看全部产品

FAQ

关于「钢板桩水刀引孔」的常见问题

  • 引孔会不会影响周围地基稳定？
    导孔直径小于桩宽，且钢板桩随即沉入并挤密孔壁，对周边影响远小于大开挖。但若邻近有重要建构筑物，仍建议先做变形监测方案并经设计确认。
  • 所有地层都需要引孔吗？
    不需要。软土、可塑黏性土与松散砂层通常可直接施打。引孔主要针对砂砾层、密实砂层、强风化岩层这类直接沉桩困难的地层。
  • 引孔后孔壁会塌吗？
    存在这个风险，所以引孔后应尽快沉桩。在松散砂层中可采用慢速提升、控制水量的方式减少孔壁扰动，必要时配合泥浆护壁。
  • 对止水效果有影响吗？
    只要钢板桩锁口正常咬合并打到设计标高，止水依靠的是锁口本身的咬合，引孔不会破坏锁口。但必须保证桩体垂直度合格，否则锁口咬合不良会漏水。
  • 引孔速度有多快？
    速度取决于地层与设备配置。松散砂砾层通常每分钟可下沉几十厘米；遇到密实砂层或强风化岩会明显变慢，需要降速并加大水量。具体工效要在试引一根后按实测数据估算，不宜预先套用定额。
  • 需要多大的水压？
    常规砂砾层用 300～500bar 即可；密实砂层、卵石层或强风化岩需要 700bar 以上，个别工况用到 1000bar。压力越高对设备与胶管的要求也越高，我们会根据地勘资料选型，不会盲目上高压。
  • 引孔产生的泥浆怎么处理？
    一般做法是在孔口设沉淀坑或泥浆箱，让泥砂沉降后清水回流循环使用，沉淀下来的渣土集中清运至指定弃土点。施工区域周边会用围堰导流，避免泥浆漫流污染场地或进入市政管网。
  • 引孔需要配套哪些设备？
    核心是超高压机组、高压胶管和引孔喷头（钻杆）三件套，另外要配供水管路与沉淀循环设施。卵石层、强风化岩这类硬地层还需要更高压力档位和耐磨喷头，我们按地勘资料提供整套配置方案。
